Od mniej więcej roku zbierałem się w sobie do napisania artykułu  na temat rolki prowadzącej żyłkę, wcześniej powstał materiał  wprowadzający do tematu, dotyczył  konserwacji i budowy samej rolki.

Ten tekst pisany był na raty z dużymi przerwami, wielokrotnie edytowany, zmieniany i udało się w miarę precyzyjnie ogarnąć temat– żartobliwie nazywam ten tekst „Pracą Magisterską".

Rolka prowadząca to jeden z najmniejszych elementów w naszych kołowrotkach często niedoceniany wręcz zapominany. Sprawnie działająca rolka jest niesłyszalna, bezszelestna i dlatego prawdopodobnie niedostrzegana przez wędkarza.

Wszyscy z nas doświadczyli dziwnych szumów podczas zwijania zestawu lub poskręcanych żyłek i postrzępionych plecionek- to właśnie objawy usterek- uszkodzeń rolki prowadzącej.

Poniżej możecie przeczytać moje spostrzeżenia i przemyślenia– sam byłem zaskoczony tym co otrzymałem. Z zimnej matematycznej kalkulacji, wiedziałem że rolka prowadząca niema łatwego życia, jednak wyniki  powaliły mnie na kolana, dopiero teraz zdałem sobie sprawę jakim obciążeniom i wyzwaniom musi sprostać ten mały element naszego kołowrotka.

MOCARNA ROLKA- czyli SIŁY jakie działają na rolkę.

W tym aspekcie można a nawet trzeba posłużyć się wiedzą z gimnazjum, czyli możemy mówić o prawach/ siłach - działających w tzw. „maszynach prostych”.

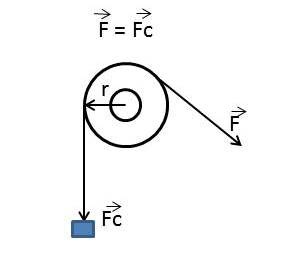

Rolka kołowrotka jest właściwie maszyną prostą a dokładniej BLOKIEM NIERUCHOMYM czyli dzięki rolce zmieniamy kierunek działania siły, jednak sama siła po obu stronach jest identyczna.

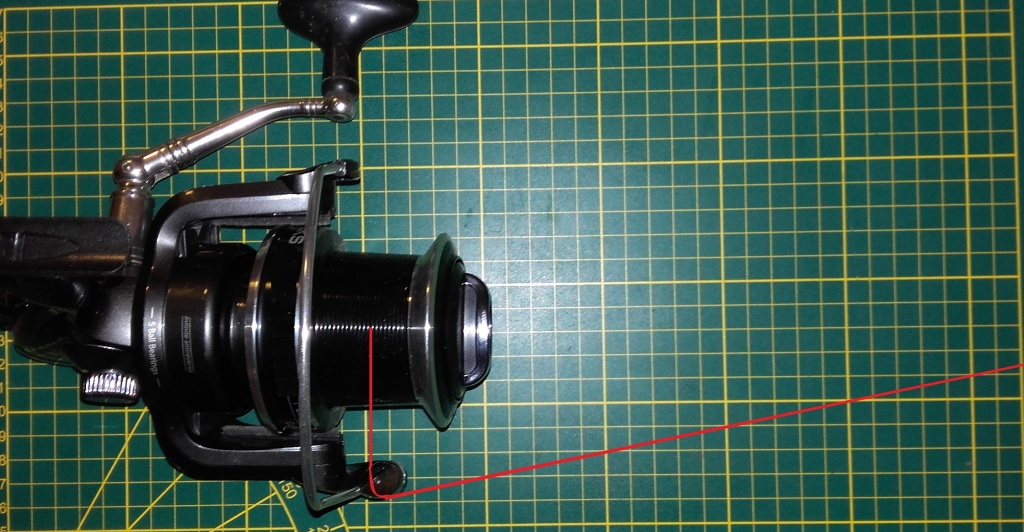

Powyżej rysunek szkolny ;-)  Poniżej praktyczne odzwierciedlenie przebiegu plecionki.

A teraz pytanie z jaką siłą obciążamy nasze rolki ???

Nie prowadziłem w tym kierunku dokładnych badań jednak można przyjąć że średnie obciążenie podczas zwijania pustego i czystego zestawu to ok.  1-2 kg jest to związane z  ciężarem samego zestawu oraz oporami wody jakim podlega zestaw.

Zwijanie zestawu z rybami lub zielskiem to już obciążenia dochodzące do 3-6 kg!! A bywa że nie wytrzymują agrafki plecionki i inne elementy które są sygnowane obciążeniami 10 kg lub więcej.

Oczywiście siła z jaką oddziałujemy na nasze rolki jest bezpośrednio związana z metodami łowienia jakie uprawiamy przy karpiowaniu, sumowaniu czy sutfcastingu obciążenia są ogromne, przy spławiku minimalne.



W tym miejscu należy sobie uświadomić jakie siły zostają przyłożone do tak małego elementu i jak dzielnie znosi to rolka i łożysko w niej zamontowane.

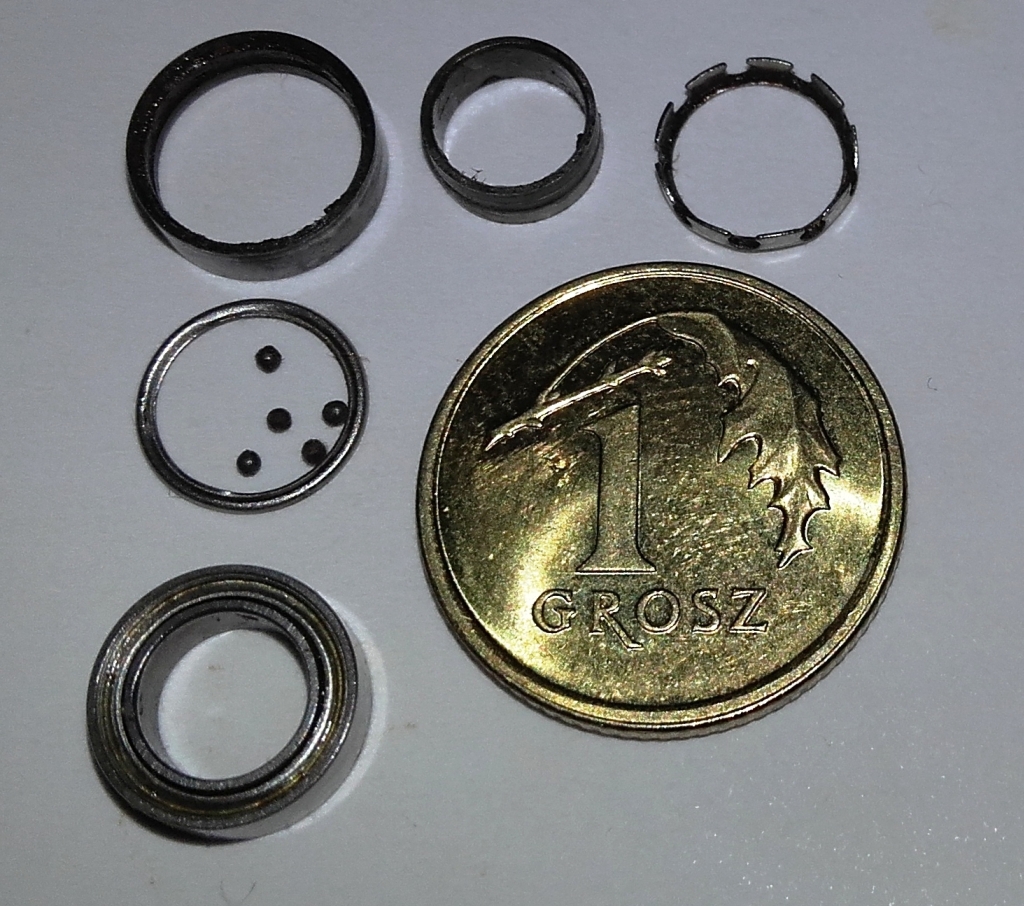

Poniżej fotka obrazująca rozmiar rolki i łożyska w całości i takiego które nie wytrzymało trudów pracy, zwróćcie uwagę jakiej wielkości są kulki w łożyskach.

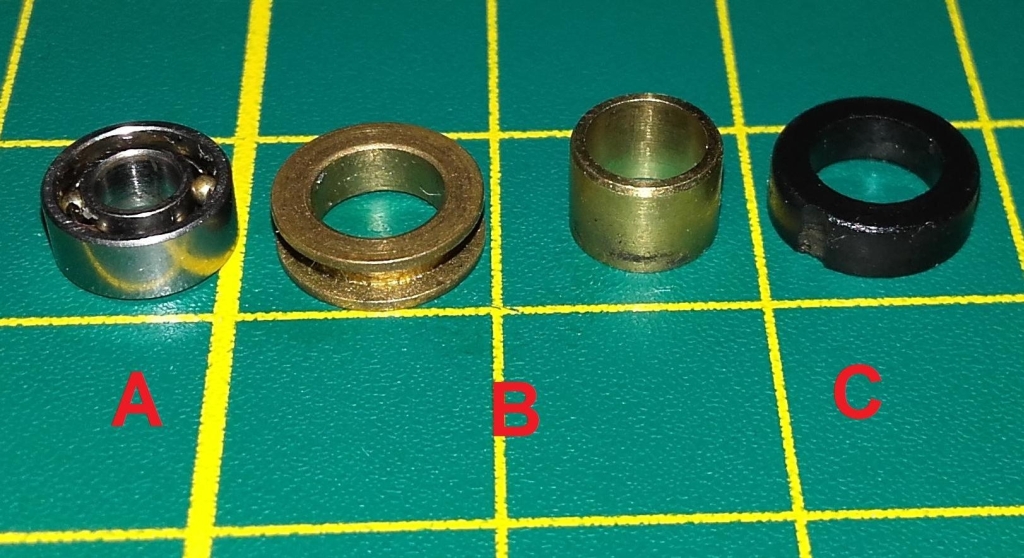

I dodatkowo przykłady różnych rozwiązań technicznych stosowanych w rolkach prowadzących:

A - łożysko

B – panewka z mosiądzu lub brązu

C -  tworzywa sztuczne





W tym miejscu muszę nadmienić  że przy rozważaniu pominąłem siły działające skrętnie i poprzecznie na rolkę i rotor jest to uwarunkowane brakiem dokładnej wiedzy w tym zakresie dlatego do rozważań przyjąłem najprostsze możliwe założenia i na takich się opierałem.



OBROTY – wysokie OBROTY

Kolejny aspekt pracy rolki to jej wirowanie a raczej obracanie się na osi kabłąka i tu po raz kolejny byłem bardzo mocno zaskoczony wynikami jakie uzyskałem.



Czy zadawaliście sobie pytanie jak szybko wiruje rolka prowadząca?



Do tego zagadnienia również trzeba podejść zdrowo rozsądkowo i oprzeć się na zimnych wyliczeniach oczywiście należy przyjąć jakieś podstawowe założenia.



Jako dane wejściowe przyjąłem uśrednione wartości i wymiary z różnych kołowrotków w średnim i dużym rozmiarze, dodatkowo sprawdziłem z jaką prędkością na filmikach kręcą wędkarze i z jaką prędkością średnio obracam korbką  w moich maszynkach.



DANE WYJŚCIOWE

- średnica rolki 10mm , promień 5mm /średnie i duże kołowrotki/

- obwód rolki 2πr – 31,4mm – 3,14cm

- średni nawój kołowrotka 1mb na 1obrót korbki /średnie i duże kołowrotki/

- średnia odległość rzutu 100m /surfcasting , karpiarze

- średnia prędkość kręcenia korbką  100 obrotów / 56s czyli 100m w 56s

Teraz czas na wyliczenia. Ile razy obraca się rolka prowadząca żyłkę?

1. Na jeden obrót korbki czyli na jeden metr zwiniętej żyłki/plecionki rolka obraca się 32 razy.

Wyliczenie:

100 cm / Obwód rolki 3,14cm = 31,84



2. Ile razy musi się obrócić rolka podczas zwijania zestawu z odległości 100m

Wyliczenie:

Obroty na jeden metr j.w. razy 100m = 3.184 razy

3. A teraz ciekawostka - jaką prędkość obrotową ma rolka?

Wyliczenie:

W czasie 60s zwijam 107m plecionki – rolka obróci się 3.406 Razy

Dla porównania silniki naszych samochodów na autostradzie kręcą się podobnie ;-)

Wypada nadmienić że poszczególne modele kołowrotków jak i sami wędkarze mogą mieć inne interakcje między kołowrotkiem a wędkarzem, odchylenia od powyższych wyliczeń dochodzą nawet do 30%. Odchylenia są spowodowane mniejszym lub większym rozmiarem rolki czyli jej obwodem oraz prędkością zwijania żyłki.

Rolka o mniejszym obwodzie będzie musiała się obrócić więcej razy przy zwinięciu tej samej ilości plecionki.



Powyższe wyliczenia opieram o podstawową wiedzę i założenia poczynione na podstawie obserwacji, nie były to testy laboratoryjne.



Jakie wnioski z lektury tego materiału wyciągniecie zależy tylko i wyłącznie od waszej wyobraźni, jednak mam nadzieje że wasze postrzeganie tematu rolki i dbania o nią się zmieni, od teraz zaczniecie zwracać szczególną uwagę na ten mały ale bardzo ważny element.

Ja osobiście doszedłem do wniosku że należy częściej zaglądać do rolki bo jedno ziarenko piasku przy 3.000 obrotów na minutę może spowodować nieodwracalne uszkodzenia.



Spinningiści potrafią kręcić swoje maszyny przez kilka godzin dziennie ilość obrotów w takiej metodzie jest wręcz kosmiczna.

Piotr Wieczorek
